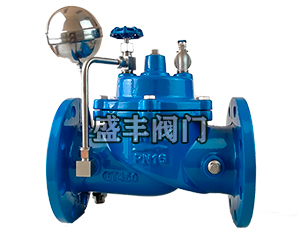

F100X-遙控浮球閥
工作原理:
F100X-遙控浮球閥介質由導管傳送給導閥(小浮球閥),當水池(箱)水位較低時,導閥開啟,主閥開始向水池(箱)供水,當浮球隨水位上升至所控制的 高水位時,導閥關閉,主閥也隨之關閉,停止向水池供水。
工作特點:
控制水塔或水池的液面,保養簡介,靈活,液位控制準確度高,水位不受水壓干擾且關閉緊密不漏水??刂聘∏蚩膳c主閥體分離式安裝。
安裝要求:
1. 安裝前,應將管道沖洗干凈,并加過濾器。
2. 浮球及導閥安裝位置應便于觀察,遠高主閥進水口或另設小水箱,防止水面波動使導閥錯誤動作,導致主閥不停的開關。
調試:
在運行狀態下,針閥用于控制主閥的關閉速度,通常保持1/2至2圈開度較合適,不宜過大,以減少主閥“獵振”現象,主閥上其它手動閥門應全開。

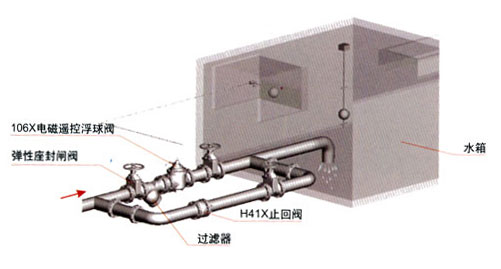

安裝示意圖:
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 230 | 240 | 285 | 325 | 360 | 400 | 470 | 575 | 640 | 700 | 740 |
H | 225 | 300 | 320 | 420 | 450 | 500 | 710 | 770 | 905 | 970 | 1000 |
